有關改性尼龍：切片的選擇方法

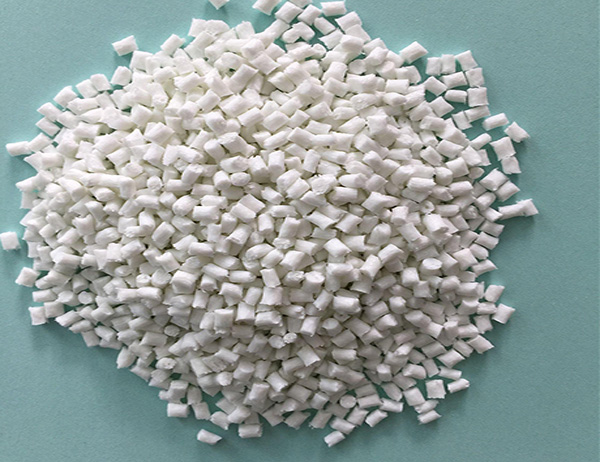

   首先看選用的純料尼龍6切片。
   1、看相對粘度。理論上尼龍6切片粘度越高，增強料強度越高，但流動性會變差，可能出現(xiàn)超壓注射現(xiàn)象。不同的用途，純料切片的相對粘度也不同。
   2、看分子量分布。對尼龍6紡絲，分子量分布越窄，可紡性越好，纖維強度越高，但增強尼龍6不一樣，適當?shù)膶挿毫鲃有苑炊茫植歼^寬會影響強度和外觀。
   3、看白度。純料切片越白，增強尼龍6品質(zhì)和外觀越好，性能也越高。
   4、看端氨基含量。越高注塑制品著色性能越好。
   5、看品質(zhì)的穩(wěn)定性。大廠規(guī)模越大，管理越嚴格，純料切片前后批號一致，做出來的增強切片品質(zhì)才會更有保障。
   其次，看玻纖的品質(zhì)和性能。同樣的規(guī)格，大廠正牌玻纖都經(jīng)過了嚴格的表面偶聯(lián)劑處理，做出的增強尼龍6切片強度比未處理的要高10%-20%，直徑一般在8-10微米之間（80-160支），越細越穩(wěn)定，做出來的增強切片強度越高，品質(zhì)越好，注塑加工制件前后批次外觀一致。
   第三、看助劑配方和生產(chǎn)工藝。戲法人人會變，各有巧妙不同，玻纖增強尼龍6好的配方，會讓性價比提高幾個數(shù)量級。玻纖增強尼龍改性生產(chǎn)時一般添加0.5%左右的抗氧劑、增塑劑、潤滑劑等改性助劑，這0.5%的配方可以做很多的文章。最后，也是最重要的是玻纖增強尼龍6改性生產(chǎn)的工藝優(yōu)化。
   一般情況下，熔體控制溫度高于尼龍6熔點20℃左右，這個區(qū)間溫度越高，材料越緊密性，外觀和性能越好，但過高，材料容易氧化、發(fā)黃。
   另一方面，玻纖增強尼龍6切片的粒徑和光滑程度也會影響注塑加工性能，切片有棱角和毛刺同，注塑性能不會高。

關于有關改性尼龍：切片的選擇方法的信息，如果你有相關材料的需求或者技術問題，請撥打免費電話：4008-118-928 與我們溝通交流，技術手機同微信：18621317168 誠摯歡迎您的來電！
