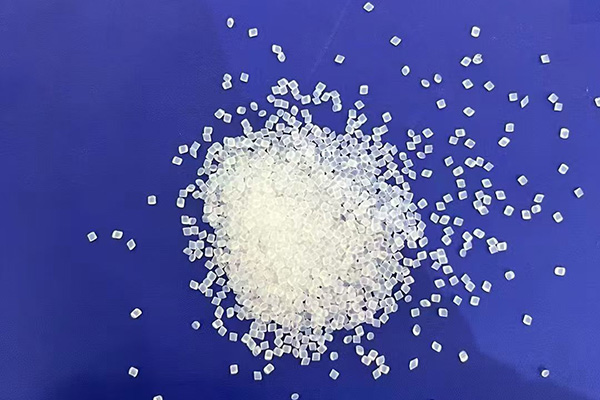

PA66（聚酰胺66）作為一種高性能工程塑料，因其優(yōu)異的機(jī)械強(qiáng)度、耐熱性和化學(xué)穩(wěn)定性，被廣泛應(yīng)用于汽車、電子電器、工業(yè)設(shè)備等領(lǐng)域。然而，傳統(tǒng)PA66在阻燃和增韌改性過程中往往面臨透明度下降的問題，這限制了其在需要透明外觀的高端應(yīng)用場景中的使用。如何在保證PA66阻燃性和韌性的同時(shí)，維持一定的透明度，成為材料科學(xué)領(lǐng)域的重要研究方向。本文將從材料選擇、改性技術(shù)、工藝優(yōu)化等方面，系統(tǒng)探討PA66阻燃增韌改性中實(shí)現(xiàn)透明度的關(guān)鍵技術(shù)要求。
一、PA66透明度的基礎(chǔ)影響因素
PA66本身屬于半結(jié)晶性聚合物，其結(jié)晶度通常在50%左右。結(jié)晶區(qū)與非晶區(qū)的折射率差異會導(dǎo)致光線散射，這是影響透明度的核心因素。要實(shí)現(xiàn)透明改性，首先需要控制結(jié)晶行為：
1. 結(jié)晶度控制：通過快速冷卻或添加成核劑細(xì)化晶粒，減少光散射。研究表明，當(dāng)晶粒尺寸小于可見光波長（400-700nm）時(shí)，材料透明度顯著提升。
2. 分子結(jié)構(gòu)設(shè)計(jì)：引入共聚單體破壞分子鏈規(guī)整性，如采用PA66/6T共聚物可降低結(jié)晶度至30%以下，透光率可達(dá)85%（測試標(biāo)準(zhǔn)ASTM D1003）。
二、阻燃改性與透明度的協(xié)同設(shè)計(jì)
傳統(tǒng)鹵系阻燃劑（如十溴二苯醚）會顯著降低透明度。透明阻燃體系需滿足：
1. 納米阻燃技術(shù)：層狀硅酸鹽（如蒙脫土）在剝離狀態(tài)下形成納米復(fù)合物，當(dāng)添加量控制在3-5wt%時(shí)，既能達(dá)到UL94 V-0級阻燃，又保持80%以上透光率。上海某研究院的實(shí)驗(yàn)數(shù)據(jù)顯示，納米蒙脫土與PA66的折射率匹配度（Δn<0.01）是關(guān)鍵參數(shù)。
2. 磷氮協(xié)效體系：如次磷酸鋁/三聚氰胺氰尿酸鹽復(fù)合體系，在總添加量8%時(shí)氧指數(shù)達(dá)32%，霧度值僅增加15%。該體系已成功應(yīng)用于透明電子器件外殼。
三、增韌改性的透明化路徑
增韌劑通常導(dǎo)致光散射加劇，需采用特殊方法：
1. 核殼結(jié)構(gòu)彈性體：如甲基丙烯酸甲酯-丁二烯-苯乙烯（MBS）粒子，當(dāng)粒徑控制在100-200nm且分散均勻時(shí)，沖擊強(qiáng)度可提升3倍而不影響透光。采用反應(yīng)性相容劑（如馬來酸酐接枝物）可改善界面結(jié)合。
2. 離子聚合物增韌：杜邦公司的Surlyn系列離聚物與PA66共混時(shí)，通過離子交聯(lián)網(wǎng)絡(luò)實(shí)現(xiàn)增韌，透光率損失小于10%。該技術(shù)已用于高端眼鏡鏡架制造。
四、加工工藝的關(guān)鍵控制
1. 注塑參數(shù)優(yōu)化：模具溫度保持80-100℃可促進(jìn)表面非晶層形成，此工藝可使霧度降低40%。螺桿剪切速率應(yīng)控制在1500-2000s?¹以避免過度取向結(jié)晶。
2. 干燥處理：含水量需低于0.05%（GB/T 12006.3-2009），否則水解反應(yīng)會導(dǎo)致分子量下降，引發(fā)結(jié)晶異常。真空干燥（100℃×4h）是最佳方案。
五、性能平衡的典型案例
某德系汽車品牌LED燈罩材料要求：
- 透光率≥80%（ISO 13468-2）
- 阻燃UL94 V-0（1.6mm）
- 缺口沖擊強(qiáng)度≥15kJ/m²（ISO 179）
最終解決方案采用：
- 基材：PA66/6I共聚物（透明級）
- 阻燃：2%納米勃姆石+3%微膠囊化紅磷
- 增韌：5%納米級SEBS-g-MAH
測試結(jié)果顯示綜合性能完全達(dá)標(biāo)，且成本比PC材料降低20%。
六、未來發(fā)展趨勢
1. 分子模擬技術(shù)：通過計(jì)算化學(xué)預(yù)測添加劑與基體的折射率匹配度，如Material Studio軟件已能模擬含磷阻燃劑的電子云分布。
2. 生物基透明PA66：杜邦最新推出的Zytel RS產(chǎn)品線，使用可再生原料且透光率提升5-8%。
3. 自修復(fù)透明涂層：日本東麗開發(fā)的聚硅氧烷改性PA66，在劃傷后可通過加熱恢復(fù)透明性。
實(shí)現(xiàn)PA66阻燃增韌改性的透明度要求，本質(zhì)上是多尺度結(jié)構(gòu)調(diào)控的過程。從分子層面的共聚改性，到微觀相的分散控制，再到宏觀加工工藝的精確把握，每個(gè)環(huán)節(jié)都需科學(xué)設(shè)計(jì)與嚴(yán)格驗(yàn)證。隨著新型納米技術(shù)、智能算法的應(yīng)用，未來透明PA66材料有望在新能源汽車透明電池殼體、柔性顯示基板等新興領(lǐng)域?qū)崿F(xiàn)更大突破。企業(yè)在開發(fā)過程中應(yīng)特別注意：阻燃劑與基體的折射率差需小于0.03，增韌劑粒徑必須低于200nm，且加工溫度窗口應(yīng)控制在±5℃范圍內(nèi)——這些關(guān)鍵參數(shù)將直接決定最終產(chǎn)品的商業(yè)競爭力。
關(guān)于PA66阻燃增韌改性要求一定透明度如何來做？的信息，如果你有相關(guān)材料的需求或者技術(shù)問題，請撥打免費(fèi)電話：4008-118-928 與我們溝通交流，技術(shù)手機(jī)同微信：18621317168 誠摯歡迎您的來電！
